l 雙工作臺位，每個工位可獨立控制，也可兩個工位同時使用，生產效率高
l 搭配雙膠缸，可在一臺設備上進行不同型號膠料的生產
l 注膠壓力可通過面板壓力調節閥進行調節
l 操作臺和熔膠系統采用分體布局
l 注膠系統各部件采用模塊化設計
l 自診功能和各種故障報警
l 多段控溫, 膠缸、膠管和膠槍均可獨立控制
l 定時加熱、超溫報警和自動停止加熱功能
l 工作保護采用雙手操作按鈕、光柵
l 標準化、系列化模架設計，方便更換模具
l 產品頂出裝置，方便取出產品
運用范圍
頂式低壓注膠機系列，對左右平行連續式線材出線模具設計更合理可靠，適用于各式低壓熱熔膠成型樹脂對產品注膠包封。制程壓力低（0-6Mpa），不會損傷零部件，無化學反應，成形快速，冷卻即成型，成型后產品具有絕緣與防水等性能。
廣泛應用于：電池、傳感器、線圈、線束、連接器、PCBA等包封。
產品規格
設備尺寸（寬度，深度，高度） / 重量 | 1300mm x 780mm x 1670mm / 540kg |
占地面積 | 1300mm x 1700mm |
工作臺面離地高度 | 850mm |
包裝尺寸 / 重量 | 1370mm x 910mm x 1750mm / 580kg |
熔膠系統 | 5升熔膠缸 x 2 |
自動加料系統 | 選配 |
最大注膠量 | 5.8g / RPM |
注膠槍型號與角度 | LPMS-G08 x 2 / 36.4° |
注膠管 | 1.6米 x 2 |
輸入電壓 | 單相200-240VAC / 50Hz |
溫控分區 | 6 |
溫度范圍 | 室溫至250℃ |
最大功率 | 9Kw |
馬達功率 | 120W x 2 |
最低工作氣壓 | 0.5MPa |
用氣量 | 0.18 m3 / min |
合模方式 | 氣缸 |
合模力 | 最大1.2噸 |
合模行程 | 150mm |
脫模方式 | 氣缸 |
脫模力 | 2515N |
脫模行程 | 25mm |
控制系統 | 7 ”人機界面，PLC控制 |
安全保護 | 雙手操作按鈕、光柵 |
標準模具尺寸 | 230mm x 120mm x 150mm / 25kg |
模具最大尺寸 | 300mm x 200mm x 150mm |
機臺和模具外型尺寸圖

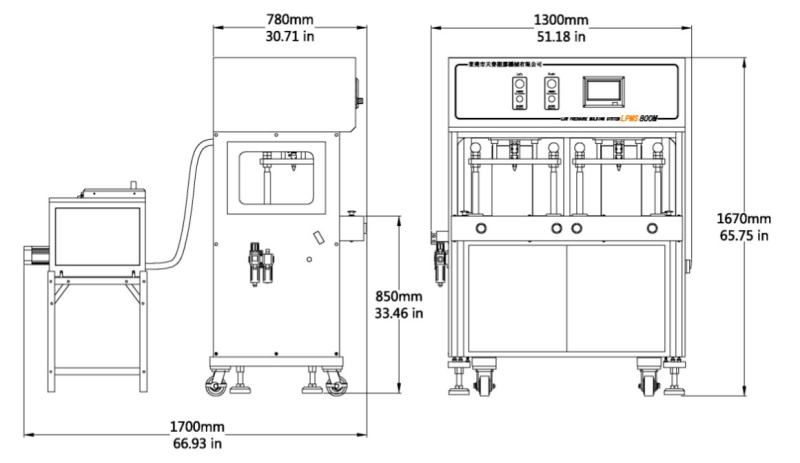

低壓注膠機機外形尺寸

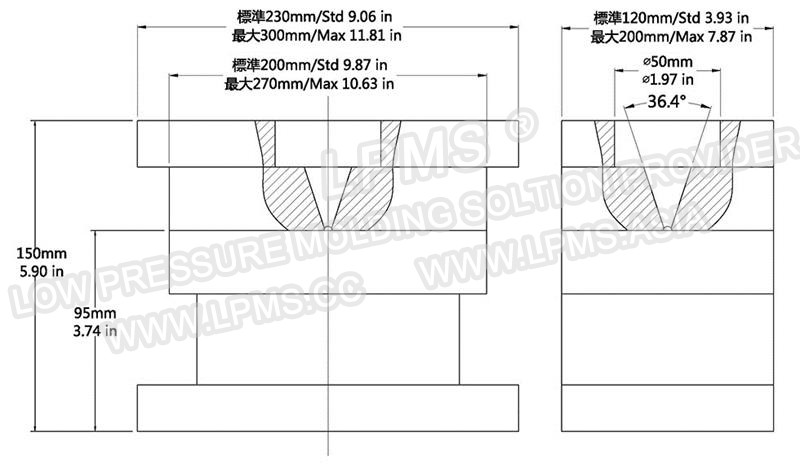

低壓注塑模具外形尺寸
設備視頻
