注膠槍直接與膠缸連接，結構緊湊，注膠穩定
熔膠系統和工作臺採用一體式設計，占地空間小
速熔式膠缸，以6208熱熔膠為例，加熱200℃，18分鐘可作業
注膠系統各部件採用模組化設計，維修及保養方便快速
注膠壓力大小可通過面板壓力調節閥進行調節
可選配多段壓力控制系統，注膠壓力控制更精確
二段控溫，膠缸、注膠槍均可獨立控制
定時加熱、超溫報警和自動停止加熱和自診功能和各種故障報警功能
工作保護採用雙手操作按鈕、光柵
槍前後位置可快速調整，更換模具方便
產品頂出裝置，方便取出產品
可選配膠料乾燥機和自動加料系統，提升工作效率
運用範圍
側式熱熔膠低壓注塑機系列的注膠咀位於模具側面，當產品較大時模具只能設計為一模一穴，採用側式注膠可避免在產品正上方注膠而留下進料痕影響產品美觀。適合封裝尺寸較大或外形複雜產品。
側式低壓注膠設備主要應用於精密敏感電子元器件封裝，例如：電池、感測器、線圈、線束、連接器、PCBA等。
產品規格
設備尺寸/ 重量 | 740 mm x 950 mm x 960 mm / 270 kg |
工作臺面離地高度 | 選配 |
包裝尺寸 / 重量 | 800 mm x 1050 mm x 1170 mm / 300 kg |
熔膠系統與數量 | MOD-07-300 x 1 |
自動加料系統 | 選配 |
最大注膠量 | 5.8 g / RPM |
注膠槍型號與角度 | LPMS-G02 x 1 / 36.4°或90° |
注膠管編號與數量 | N/A |
輸入電壓 | 200-240VAC / 1 Phase / 50 Hz |
溫控分區 | 2 |
溫度範圍 | 室溫至250℃ |
最大功率 | 5 Kw |
馬達功率 | 120 W |
最低工作氣壓 | 0.5 MPa |
用氣量 | 0.1m3 / min |
合模方式 | 氣缸 |
合模力 | 1.2 T |
合模行程 | 125 mm（選配150 mm) |
脫模方式 | 氣缸 |
脫模力 | 980 N |
脫模行程 | 10 mm |
控制系統 | 7 ”人機介面， PLC控制 |
安全保護 | 雙手操作按鈕、光柵 |
標準模具尺寸 | 180 mm x 100 mm x 150 mm / 16 kg |
模具最大尺寸 | 250 mm x 120 mm x 150 mm |
低壓注塑機和模具外型尺寸圖

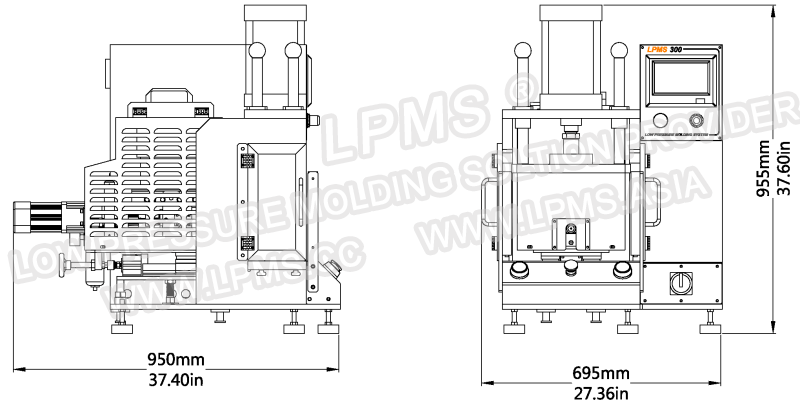

低壓注膠機機外形尺寸

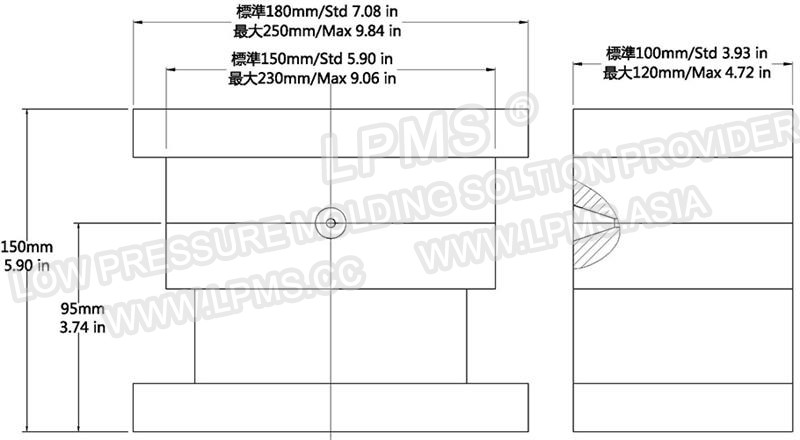

低壓注塑模具外形尺寸
